Problem s centralem

-> Marti: To neni zas tak jednoduché, záleží na tom jak funguje u tohoto alarmu blokování motoru, zda je na vodiči při poplachu + 12V, nebo - a nebo při poplachu je bez napětí, podle toho se to relé zapojí do obvodu zapalování.

-> Athlonek: a ten žlutej stoho relátka připojím kam a ten bilej z relátka na spinačku ne?? a ještě ten modrej to je na jakej dveřní spinač tan co rosvicuje světlo??

-> Marti: To už tak bejvá, že jsou na relátku 4 až 5 vodičů Nejdřív zapoj alarm a centrál, to relátko nech až na konec.

-> Athlonek: no do škodovky to mám ale na tom relátku jsou 4 kabeli

-> Marti: No zapojoval jsem dva alarmy a barevné označení vodičů bylo skoro stejné.

Barvy vodičů u mého alarmu:

žlutý - blokování motoru (na to napojíš to relátko a budeš vypínat jiskru, pokud to máš do škodovky)

zelený - připojíš na brzdová světla, pokud teda chceš, aby se ti centrál zamknul při prvním sešlápnutím brzdy

oranžový - nezapojíš

bílý - skříňka zapalování 15

modrý - výstup na dveřní spínač -

růžový - výstup na sirénu

hnědý - výstup na blikače 2x

červenočerný - výstup na otvírání kufru

červený - napájení + 12V

černý - (kostra) - pól

-> Tomaso435: taky možnost ale to snad ne to pravě chci sehnat někde návod

-> Marti: Tyvole zamIkani. Ti vyucujici na zakladkach snad nenauci vubec nic uz...



Jinak pokud tam nebyl navod tak to reklamuj. Navodu musi byt u vseho.

-> Marti: takže ti z toho celýho čuměj dvě koncovky co nikam nepatřej , ,hmm tak to asi nemáš kompletní . ..

-> Tomaso435: no dva kabeli kostra a plus nic víc a v řidicí jednotce ne

-> Marti 25.12.11 22:06:43: a trumpeta má nějakou díru kam napojit? nebo tak něco ?

-> Matulo: a žadný čidla na čelní sklo to v krabici nebylo

-> Tomaso435: no když to pozapojuju tak mi zbyde to relátko a ty dvě koncovky jak jsem je fotil

-> Athlonek: fakt tam žadnej navod nebyl

-> Marti: tam budu asi 2 + 2 kable (neviem akej farby) k tym senzorom pohybu co byvaju v hornych rohoch celneho okna na A stlpikoch + 2 kable pojdu na diodu + 2 kable na resetovacie tlacitko RJ alarmu... Myslim...

-> Marti: To tam opravdu nebyl žádný návod?

-> Marti: nooo tak tedka to vem, pozapojuj kam to jde a postpojuj stejně barevný kabely ruznejch věci a ukaž co ti zbylo. co vede k trumpetě a tak

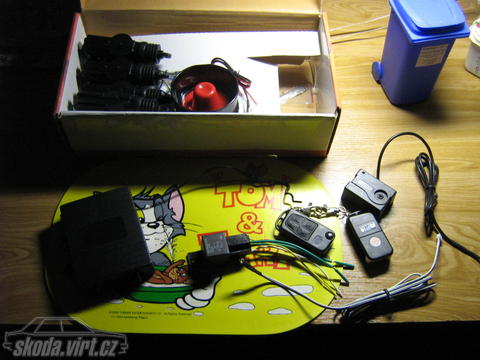

vnitřek

-> Marti: pěkný nohy,, nooo a ještě fotku tech trumpet ? nečumí z toho kábl ?

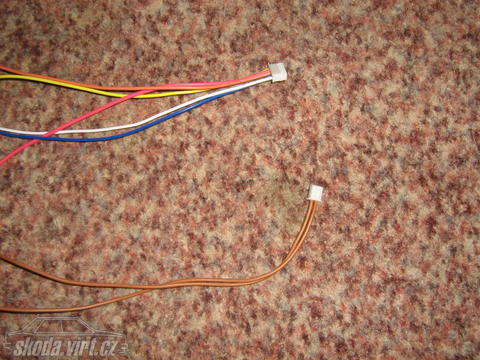

to jsou ty dvě koncovky který dou z jednotky ale nevim kam je napojit

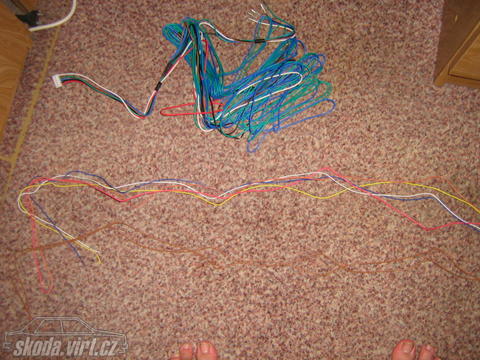

tady jsou ty kabeli ta halda jsou k moturkum a ten zbytek pravě nevim

-> Marti: Tomaso435 25.12.11 20:54:47 napsal:

→ Marti: fotky všeho co tam máš uvnitř .. krabice

hovno napoví

-> Marti: fotky všeho co tam máš uvnitř .. krabice hovno napoví

-> castrol: diť ho máš dole nebo chceš jiný foto?? :)

-> Marti: no tak relátko zapojíš jako klasický relátko. tj

30-plus od baterky

87-výstup ven z relé tj napájení toho nečeho co máš ty asi ty sirény

86-od spínače tj někde od tej jednotky která ti sepne relé a to sepne sirénu

85-kostra

-> Marti: hod foto

-> Tomaso435: to všechno vím že spojit barvu na barvu a pak do jednotky koncovky ale tady u toho je jedno relátko ze 4 kabelama, pak sirenky a pak 2 koncovky do jednotky ale nevim kam připojit druhou starnu kabelu

jinak spojit kabely kabeláže se stejnejma barvama z motorků, zapojit do jednotky koncovku a zřejmě plus minus a možná vývod na blikače



... dál tam bude asi bud další jednotka na alarm do kterej vede zase koncovka takže jen zapojit, a nebo bude alarm už v jednotce centrálu . . . takže co tam máš za čidla?

skoda-virt.cz/cz/.../1550 87-centralni-zamykani-14

skoda-virt.cz/cz/.../1553 13-central-problem-2



a nebo dalších X témat

Zdravim nevim jestli tady má někdo zkušenosti s timhle centralem ale zeptám se. Je to univerzální centrální zamikání s alarmem a není ktomu návod na montáž tak se chci zeptat jestli tady o něm něco neví a nebo ho dokonce nemontoval diky za rady.
