Prudova unosnost vodicov

4+3 roky na škole a 5 let praxe...a neodnesu si ani proudové zatížení vodiče, a kuwa :-)

pistaa 01.03.11 19:57:06 napsal:

→ Crestik: u startera by som podla tvojej teorie musel mat

co.. 130mm2 vodic a postacuje veselo 16ka.



Jenomže se taky počítá s tím, že stratér pracuje pouze maximálně 20sec (maximální doba startování udávaná např u dieselů) a při sepnutí startéru se počítá s palubním napětím cca 8V (viz předřadnej odpor cívky, vyřazení hromady dalších spotřebičů u novějších aut atd...)

S těma 3A na 1mm2 bych tak nějak souhlasil... Třeba já tahám přídavný světla (55W) každý zvlášť a 2,5mm2 vodičem, hlavní přívod na přidanou pojistkovku je od bateriáku min. 6mm2 (lépe 10mm2), mezi baterkou a bateriákem je 25mm2... Slabší to přežijou. Ale schválně si to zkus. Vezmi 2,5mm2 vodič v 10ti metrech, zatiž ho 4ma přídavnejma svěltlama po 55W (takže to bude necelejch 20A při 12ti voltech) a zkus změřit napětí na žárovce... Můj odhad je max. 10V, ale spíš míň...

-> pistaa: tu je jeden kalkulator: circuitcalculator.com/wor dpress/.../wire-parameter- calculator

-> pistaa: 1kw -> 80A -> 80/3 -> 26mm^2 -> co je kabel s priemerom 6mm co je ralne podla mna

-> Crestik: u startera by som podla tvojej teorie musel mat co.. 130mm2 vodic a postacuje veselo 16ka.

4ka a "vela"? Většinou se pro trvalý provoz počítá 3A/1mm2, pokud chceš mít na konci tak nějak to co na začátku.

-> pistaa: Tyhle tabulky jsou všechny na ho... :-/ Záleží na tom jak je ten vodič chlazenej, jestli jde souběžně s dalšíma tepeně namáhanejma atd... Jinak na 30A bych dal tu 4ku určitě. Nikoli proto, že by to 2,5ka nepřežila, ale u takhle malýho napětí jde dost i o úbytky napětí na dýlce vodiče... Abys nakonec na cívce neměl 8V...

-> Fén: jo nasiel som nieco i ked mi trochu neda, sucet prudov vsetkych spotrebicov okrem cievky startera cini u mna 29,5A mam tam vazne dat 4mm2 kabel?? sa mi zda velmi vela.. 2,5mm2 budiz..



www.kabelyvodice.cz/techn icka-podpora/tech_proud_za t.php

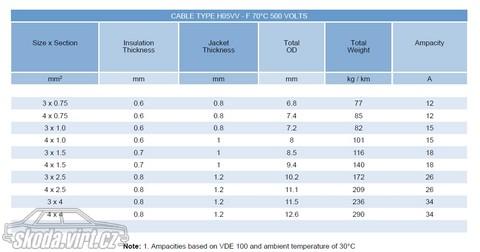

tabulka 1

Snad to nějak pomůže.



www.kabelyvodice.cz/techn icka-podpora/tech_proud_za t.php

hladam a nedari sa.. poradte prosim.

jedna sa mi o trvale zatazenie pri Ucc povedzme max 15V - jedna sa o lankovy vodic



1,0mm2 = Amper



1,5mm2 = Amper



2,5mm2 = Amper
